Траншейная опалубка модульного типа многоразового использования

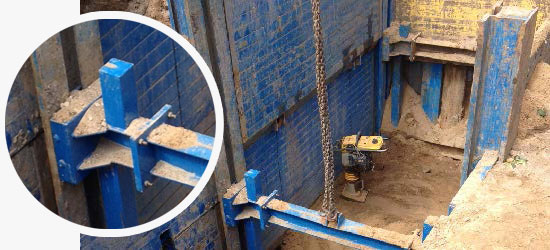

Для выполнения строительных работ на глубине предлагаем передовую европейскую технологию — траншейная опалубка многоразового использования.

Это самая надежная и прогрессивная технология укрепления откосов, которая позволяет значительно снизить стоимость и объем земляных работ, а также повысить их безопасность, скорость и качество.

Многолетняя статистика и опыт эксплуатации подтверждает, что использование траншейной крепи сокращает затраты в два и более раз, по сравнению со стоимостью работ, выполненных с применением Шпунта Ларсена и без применения любой траншейной опалубки.

Преимущества использования траншейной крепи:

• сокращает рабочую площадь объекта в три раза;
• обеспечивает безопасность производимых работ на глубине;
• снижает стоимость работ более, чем в два раза;
• обеспечивает полное закрепление грунта с сохранением структуры траншеи.

Техническая информация

Основные правила по выбору системы траншейной опалубки

Давление зависит от состава грунта:

• Скальный грунт — выемка с минимальным давлением на стенки.
• Плывун (водонасыщенный грунт) — максимальное давление.
• Нормальные грунты (песок, чернозем) — среднее давление

Для укрепления выемки на объекте с дополнительными нагрузками необходимо провести индивидуальный расчет нагрузок данного объекта.

Пример: На глубине выемки, равной 6 метрам, крепи должны выдержать нагрузку, равную 34,13 кН, распределенную на 1 кв. метр. Это соответствует массе 3,5 тонны.

Приблизительно треть стоимости всех земляных работ приходится на укрепление грунта. Нельзя не признать, что это очень много работы, результаты которой в конце концов будут закопаны в землю.

Принимая расходы на рабочую силу и материалы, укрепления стенок выемок можно сделать экономным как раз благодаря многоразовым крепям.

Для этих целей компания «СВC-Ойл» предлагает разнообразные системы крепей для различных глубин земляных работ.

Определение параметров системы траншейной опалубки

• глубина выемки
• условия устойчивости грунта
• определение устойчивости грунтовых вод
• дополнительные нагрузки (дороги, здания)
• длина и диаметр секций труб

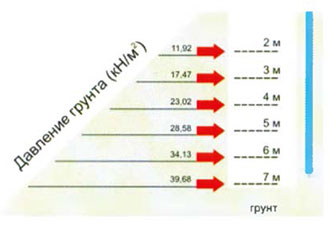

Давление грунта растет с увеличение глубины выемки

Длина удлинителей распорок зависит от диаметра секций трубы

Длина стенок крепи зависит от длины секций трубы

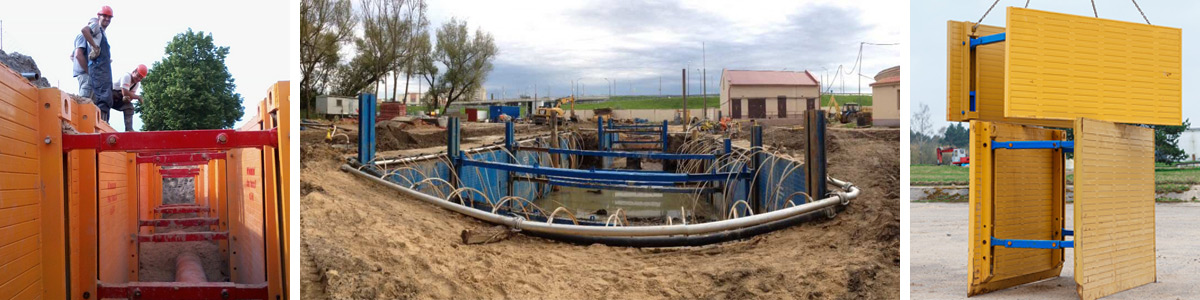

Установка системы траншейной опалубки

В устойчивых грунтах система крепи может быть установлена методом фиксации в готовой выемке. Благодаря простым соединениям эта операция выполняется очень быстро. Затем собранью крепи опускаются в готовую выемку — и на этом установка заканчивается. После того, как выемка засыпана, крепи поднимаются и используются дальше на другом участке траншеи.

В неустойчивых сыпучих грунтах и плывунах системы крепи устанавливаются поочередным надавливанием на стенки- так называемым методом задавливания с одновременным подъемом грунта.

Основные правила по извлечению системы траншейной опалубки

• определение силы вытягивания
• послойное засыпание и трамбовка

Засыпать выемку после окончания работ можно только постепенно, придется тянуть вверх стенки опалубки, находящийся под давлением грунта.

Необходимая сила вытягивания может быть рассчитана исходя из следующих параметров:

• Р — давление грунта, кН/м2
• S — площадь поверхности стенки, м2
• а — коеффициент трения — 0,5

Получается для извлечения крепи надо приложить массу, равную трем массам извлекаемого элемента крепи. Для извлечения крепи кран не подходит, так как не может создавать рывок, необходимый для преодоления силы трения. Экскаватор с массой 30 тонн и больше гарантировано справится с установкой и извлечением любой крепи.
